VP42212TC

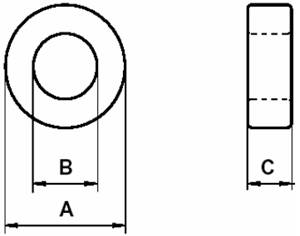

DIMENSIONS

		(mm)		Uncoated		Coated		Coated
$说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png$				Nominal		Min		Max
		OD(A)		22.1		22		23.4
		ID(B)		13.7		12.5		13.7
		Ht(C)		12.44		12.39		13.49

		Eff.Parameters
		A_e mm²			l_e mm		V_e mm³
		51.3			54.2		2776
INDUCTANCE
AL value(nH/T²)	Test conditions
3020±25%	10KHz		0.5mT(For N=5,use1mA),25℃
CORE LOSSES
P_L max	Production lot limit Max avg		Test conditions
341mW(123mW/cm³)	311mW(112mW/cm³)		100KHz			100mT,100℃
COATING
Nylon11 rated for 155℃ continuous operation.
Voltage breakdown rating 1500 V Min Wire-to-Wire.
