美磁磁芯 >>美磁铁氧体磁环（ferrite cores）>>ZF42206TC

ZF42206TC

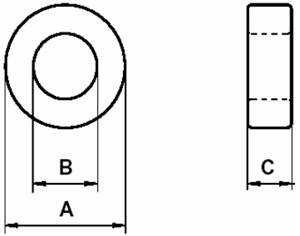

DIMENSIONS

		(mm)		Uncoated		Coated		Coated
$说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png$				Nominal		Min		Max
		OD(A)		22.1		21.84		22.86
		ID(B)		13.7		12.95		13.95
		Ht(C)		6.25		6.39		6.91

		Eff.Parameters
		A_e mm²			l_e mm		V_e mm³
		25.8			54.1		1395
INDUCTANCE
AL value(nH/T²)	Test conditions
1812±20%	10KHz		0.5mT(For N=5,use0.8mA),25℃
CORE LOSSES
P_L max	Production lot limit Max avg		Test conditions
312mW(223mW/cm³)	283mW(203mW/cm³)		25KHz			200mT,100℃
COATING
Epoxy rated for 200℃ continuous operation.
Voltage breakdown rating 1500 V Min Wire-to-Wire.
