美磁磁芯 >>美磁铁氧体磁环（ferrite cores）>>ZW41406TC
　 　 　 　 ZW41406TC 　 　 　

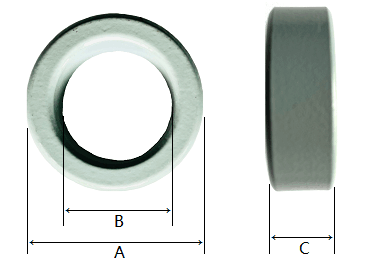

　 　 　 　 DIMENSIONS 　 　 　 　
  　 （mm) Uncoated Coated Coated
　 Nominal: Min: Max:
　 OD(A) 12.7 12.43 13.47
　 ID(B) 7.14 6.37 7.41
　 Ht(C) 6.35 6.19 7.01
　 　 　 　 　
　 　 　 　 　
　 Eff.Parameters
　 Ae mm2 Ie mm Ve mm3
　 17.20 29.50 507
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 INDUCTANCE 　 　 　 　
AL value (nH/T2) Test conditions
7224 ± 30% 10 kHz, 0.5 mT (For N = 5, use 0.14 mA), 25°C
　 　 　
　 　 　 　 ELECTRICAL LOSSES 　 　 　 　
AL value (nH/T2) Production lot limit
Average 		 Test conditions
≤ 3.5·10-6 ≤ 3 ·10-6 10 kHz  0.5 mT, 25ºC
≤ 55·10-6 ≤ 45·10-6 100 kHz  0.5 mT, 25ºC
　 　 　 　 COATING 　 　 　 　
 Epoxy rated for 200oC continuous operation
 Voltage breakdown rating 2000V Min Wire to Wire

　
