美磁磁芯 >>美磁铁氧体磁环(ferrite cores)>>ZW42507TC






    ZW42507TC

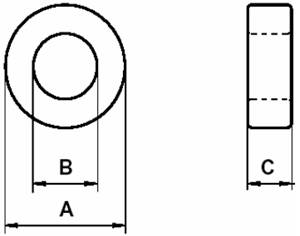

DIMENSIONS







(mm)

Uncoated

Coated

Coated

说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png

Nominal

Min

Max

OD(A)

25.34

24.63

26.55

ID(B)

15.45

14.35

16.05

Ht(C)

7.85

7.81

8.69



Eff.Parameters

Ae mm2

le mm

Ve mm3

38.0

61.5

2340

INDUCTANCE

AL value(nH/T2)

Test conditions

7825±30%

10KHz

0.5mT(For N=5,use0.29mA),25

ELECTRICAL LOSSES

tan δ/Ui

Production lot limit  Average

Test conditions

3.5·10-6

3·10-6

10KHz

0.5mT,25

55·10-6

45·10-6

100KHz

COATING

Epoxy rated for 200 continuous operation.

Voltage breakdown rating 2000 V Min Wire-to-Wire.
