    Micrometals cores 美克顿铁粉芯磁环


电源滤波器功率变换应用的铁粉芯磁环 - T40至T60



---

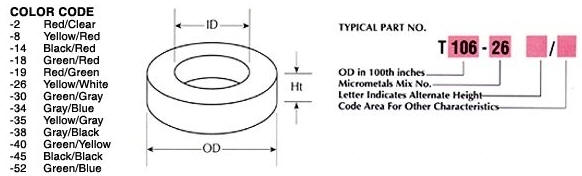

MAGNETIC DIMENSIONS
MICROMETALS
Part No.
AL
nH/N2
OD
in/
mm
ID
in/
mm
Ht
in/
mm

cm
A
cm2
V
cm3
T40-26 36.0 .400/10.2 .205/5.21 .163/4.14 2.41 .093 .223
T40-52 36.0

T44-2 5.2 .440/11.2 .229/5.82 .159/4.04 2.68 .099 .266
T44-8/90 18.0
T44-14 6.2
T44-18 25.5
T44-19 25.5
T44-26 37.0
T44-40 31.0
T44-45 46.5
T44-52 35.0

T44-52C 55.0 .440/11.2 .229/5.82 .250/6.35 2.68 .157 .419

T44-52D 70.0 .440/11.2 .229/5.82 .338/8.59 2.68 .212 .567

T50-2 4.9 .500/12.7 .303/7.70 .190/4.83 3.19 .112 .358
T50-8/90* 17.5
T50-14 5.9
T50-18 24.0
T50-19 24.0
T50-26 33.0
T50-38 37.5
T50-40 29.5
T50-45 44.0
T50-52 33.0

T50-8B/90* 23.0 .500/12.7 .303/7.70 .250/6.35 3.19 .148 .471
T50-18B 32.0
T50-19B 32.0
T50-26B 43.5
T50-38B 49.5
T50-40B 38.5
T50-45B 58.0
T50-52B 43.5

T50-8C/90 28.3 .500/12.7 .303/7.70 .335/8.51 3.19 .200 .637
T50-26C 61.0

T50-26D 72.0 .500/12.7 .303/7.70 .375/9.53 3.19 .223 .711
T50-40D 59.0
T50-52D 66.0
T51-8C/90 37.0 .500/12.7 .200/5.08 .250/6.35 2.79 .223 .622
T51-18C 55.0
T51-26C 83.0
T51-40C 67.0
T51-52C 75.0

T57-45 67.0 .573/14.6 .273/6.93 .196/4.98 3.38 .178 .601
T57-52 49.5

T57-45A 88.0 .573/14.6 .273/6.93 .263/6.68 3.38 .239 .805
T57-52A 66.0

T60-2 6.5 .600/15.2 .336/8.53 .234/5.94 3.74 .187 .699
T60-8/90 19.0
T60-14 8.3
T60-18 34.5
T60-19 34.5
T60-26 50.0
T60-40 41.5
T60-52 47.0
